マニュアルセーフティーのメカニズムの説明をしたいと思います。

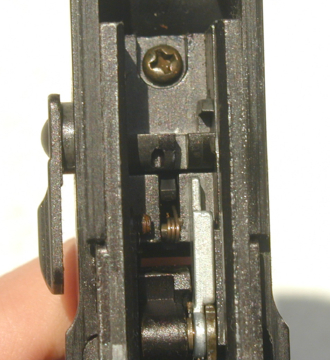

まず、上の写真はテイクダウンレバーの軸周辺の写真です。スライドが取り付けてあるという
想定で、レバーは上に戻した状態になっています。

写真を見ると軸の所に細い溝があって、その後ろに銀色の棒があるのが分かると思います。

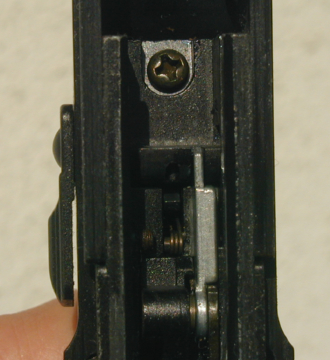

銀色の棒はトリガーと連動しているので、トリガーを引くと銀色の棒が溝に入るのが分かる
と思います。

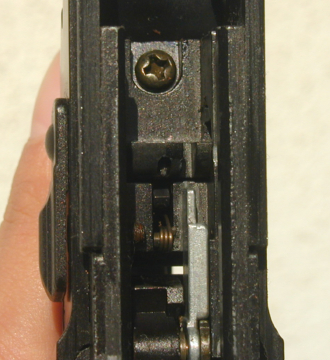

セーフティーをかけてみます。

すると、溝が左に移動したのがわかると思います。（軸を動かすのですから当たり前ですけどね）
こうすることによってトリガーを引けないようにする仕組みになっています。

この感じだと、間違えて力いっぱい引いてしまったら次からセーフティーが機能しなくなりますね。
